Installationsanvisning och montering Armbågskontakt
Installation av våra armbågskontakter är väldigt enkel.
Armbågskontakten anslutes lätt med kabel från kortsidan eller bakifrån. Den inkommande kabeln installeras på skruvplint.

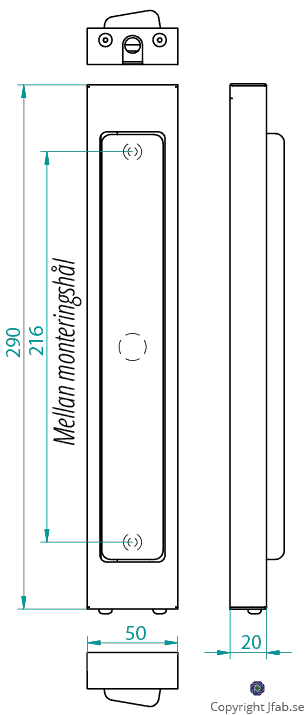

Utanpåliggande armbågskontakt 12-022 mått och specifikationer

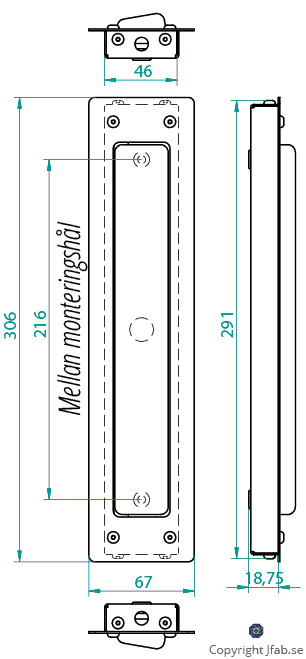

Infälld armbågskontakt 12-025 mått och specifikationer

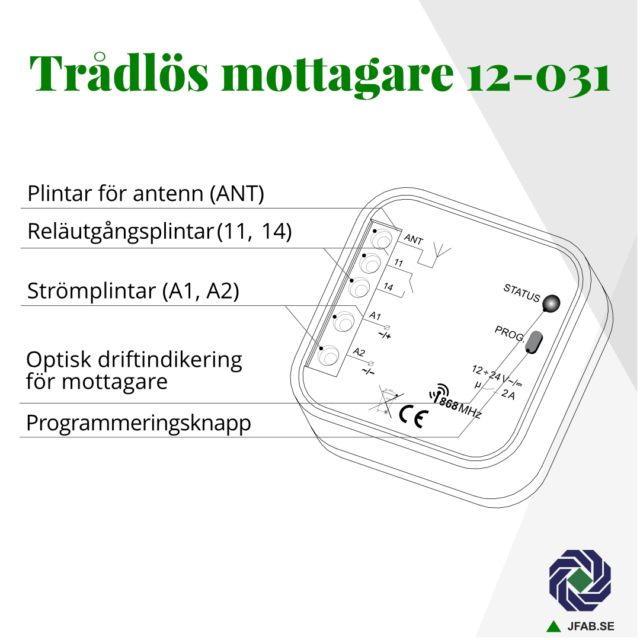

Trådlös mottagare 12-031 - Installation och information
Instruktion trådlös armbågskontakt. (12-032) och mottagare (12-031)
Programmering av mottagare:
Tryck på PROG-knappen på mottagaren tills den lyser rött, släpp upp PROG.
Tryck ner switcharmen i armbågskontakten och håll den nedtryckt, den röda lysdioden på mottagaren börjar blinka och övergår sedan till fast sken, släpp switcharmen. Röda lysdioden blinkar på mottagaren för att sedan slockna.
Gör om samma procedur om fler armbågskontakter används till samma mottagare.
Om det inte fungerar, prova att radera minnet på mottagaren:
Håll inne PROG-knappen ca 5 sekunder tills den börjar blinka för att
sedan slockna. Minnet är raderat. Programmera igen.
Batteribyte sändare:
Ta ut batteriet och tryck sedan på switcharmen i ca 5 sekunder,
Sätt in det nya batteriet i hållaren.
OBS! Tänk på polariteten(märkt på batterihållaren).
Förbättrad räckvidd, anslut en extern antenn(ANT) på mottagaren.
Märkspänning: 12 till 24V AC/DC
Max antal sändare: 32 st.
Frekvens: 868 MHz
Utgång: 1 slutande 2A/250V~
Programmering av mottagare:
Tryck på PROG-knappen på mottagaren tills den lyser rött, släpp upp PROG.
Tryck ner switcharmen i armbågskontakten och håll den nedtryckt, den röda lysdioden på mottagaren börjar blinka och övergår sedan till fast sken, släpp switcharmen. Röda lysdioden blinkar på mottagaren för att sedan slockna.
Gör om samma procedur om fler armbågskontakter används till samma mottagare.
Om det inte fungerar, prova att radera minnet på mottagaren:
Håll inne PROG-knappen ca 5 sekunder tills den börjar blinka för att
sedan slockna. Minnet är raderat. Programmera igen.
Batteribyte sändare:
Ta ut batteriet och tryck sedan på switcharmen i ca 5 sekunder,
Sätt in det nya batteriet i hållaren.
OBS! Tänk på polariteten(märkt på batterihållaren).
Förbättrad räckvidd, anslut en extern antenn(ANT) på mottagaren.
Märkspänning: 12 till 24V AC/DC
Max antal sändare: 32 st.
Frekvens: 868 MHz
Utgång: 1 slutande 2A/250V~
Läs mer om trådlösa armbågskontakten
| Strömplintar | 10 till 14V DC |
|---|---|
| Märkspänning | 12 till 24V AC/DC |
| Märkfrekvens | 50/60hz |
| Märkeffekt | 0,2W |
| Antal driftlägen | 1 |
| Antal kanaler | 1 |
| Överföring | 868,32 mhz |
| Överföringssätt | Envägs |
| Signal | Överföring med adressering |
| Max antal sändare | 32 |
| Räckvidd | Upp till 250m i öppet område |
| Optisk driftindikering | Lysdiod, Röd |
| Plint för extra antenn | ANT |
| Reläutgångsplintar | 11, 14 |
| Reläparametrar | 1 slutande 2A / 250V~AC3 500 VA |
| Antal anslutningsklämmor | 5 |
| Tvärsnittarea anslutningskablar | Upp till 2,5 mm² |
| Omgivningstemperatur | -10 till +55°C |
| Driftposition | Valfri |
| Kapslingens fastsättning | Apparatdosa Ø60 mm |
| Kapslingsklass | IP20 (EN 60529) |
| Skyddsklass | iii |
| Överspänningsklass | ii |
| Föroreningsgrad | 2 |
| Stötspänning | 1 kV (EN 61000-4-5) |
| Dimensioner | 47,5x47,5x20 mm |
| Vikt | 0,04 kg |
| Standarder | EN 60669, EN 60950, EN 6091000 |
